Izpildmehānisms HERZ SMARTCONTROL PLUS 3-ceļu un 4-ceļu vārstiem, 1452201

SMARTCONTROL PLUS izpildmehānisms ar āra gaisa temperatūras sensoru

HERZ SMARTCONTROL PLUS dod iespēju kontrolēt un uzturēt nepieciešamo temperatūru apkures kontūrā.

Izpildmehānisms tiek konfigurēts, izmantojot uz tā esošos taustiņus, un grafisko displeju. Displejs ataino arī reāllaika temperatūras rādījumus un citus atbilstošus datus.

Pielietojums:

• Apkures un/vai dzesēšanas kontūra vadība, ņemot vērā āra gaisa temperatūru

• Predzēts uzstāīšanai uz Herz 3-ceļu (1 2137 XX), vai 4-ceļu (1 2138 XX) jaucējvārstiem.

Parametri:

• Vadības kontrole: 3 punktu PID

• Iespēja savstarpēji savienot vairākus izpildmehānismus ar BUS savienojumu

• Barošanas spriegums: 230V

• Griezes moments: 6Nm

• Darbības laiks: 120 s / 90°

• Cirkulācijas sūkņa vadība

• Iespēja pieslēgt telpas temperatūras kontrolieri

• Aizsardzības klases: IP42

• Temperatūras sensoru tips: Pt1000

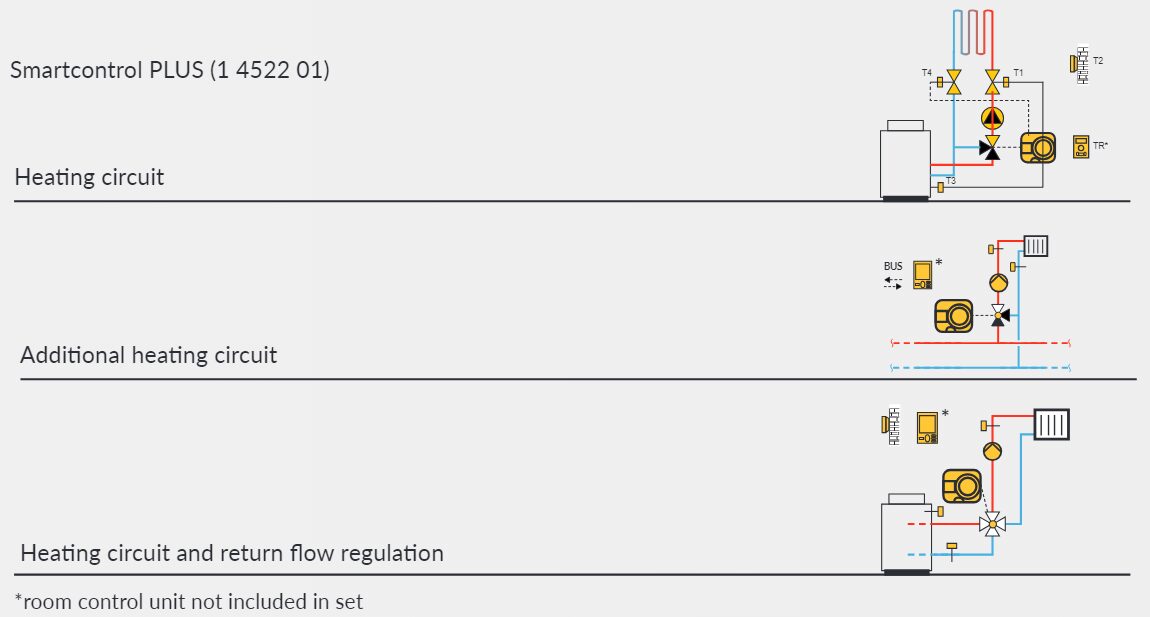

• Iepriekš iestatīto hidraulisko shēmu skaits: 2

• Temperatūras iestatīšanas diapazons: 10 - 90 °C

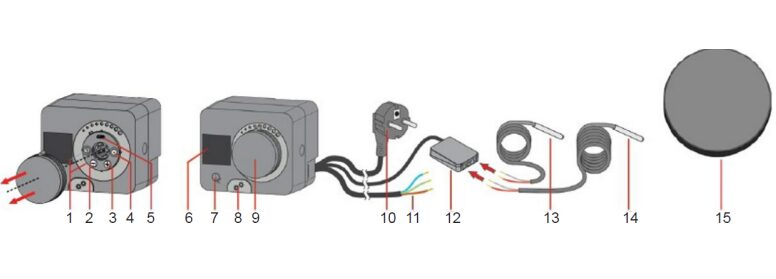

Komplektācijā:

1. Poga: solis atpakaļ                                                                                          9. Noņemama manuālas pagriešanas poga

2. Poga: pa kreisi un samazināt                                                                         10. Barošanas vads ar kontaktdakšu (2m)

3. Poga: pa labi un palielināt                                                                             11. Vads cirkulācijas sūkņa pieslēgšanis (0.5m)

4. Poga: izvēlne un apstiprināt                                                                           12. Spaiļu bloks diviem sensoriem un komunikācijai

5. USB pievienojums programmatūras atjaunināšanai un savienošanai ar datoru           13. Temperatūras sensors (1m)

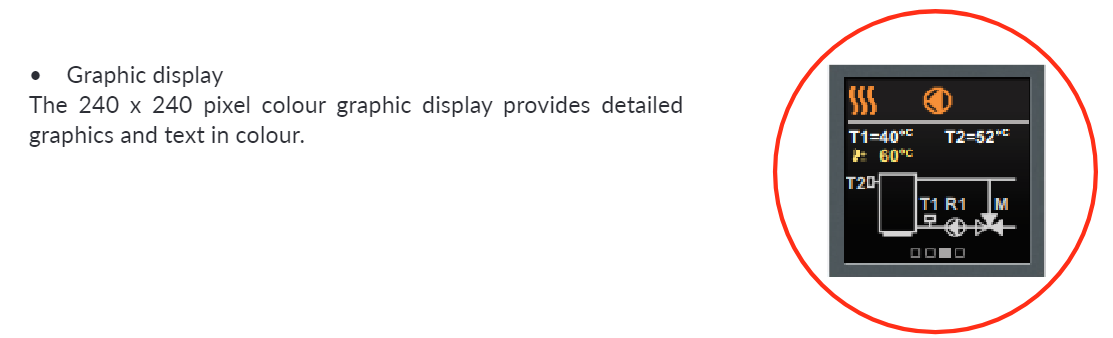

6. Krāsains grafiskais ekrāns (240 x 240mm)                                                                     14. Temperatūras sensors (3m)

7. Poga: Help                                                                                                                       15. Āra gaisa temperatūras sensors

8. Poga: pārslēgt manuālā režīmā
