Izpildmehānisms HERZ SMARTCONTROL 3-ceļu un 4-ceļu vārstiem, 1452200

SMARTCONTROL izpildmehānisms

HERZ SMARTCONTROL dod iespēju kontrolēt un uzturēt nepieciešamo temperatūru apkures kontūrā.

Izpildmehānisms tiek konfigurēts, izmantojot uz tā esošos taustiņus, un grafisko displeju. Displejs ataino arī reāllaika temperatūras rādījumus un citus atbilstošus datus.

Pielietojums:

• Atgaitas temperatūras uzturēšana apkures katlā vai citā enerģijas avotā

• Pastāvīgas nepieciešamās turpgaitas temperatūras uzturēšana apkures vai dzesēšanas kontūrā

• Predzēts uzstāīšanai uz Herz 3-ceļu (1 2137 XX), vai 4-ceļu (1 2138 XX) jaucējvārstiem.

Parametri:

• Vadības kontrole: 3 punktu PID

• Barošanas spriegums: 230V

• Griezes moments: 5Nm

• Darbības laiks: 120 s / 90°

• Cirkulācijas sūkņa vadība

• Aizsardzības klases: IP42

• Temperatūras sensoru tips: Pt1000

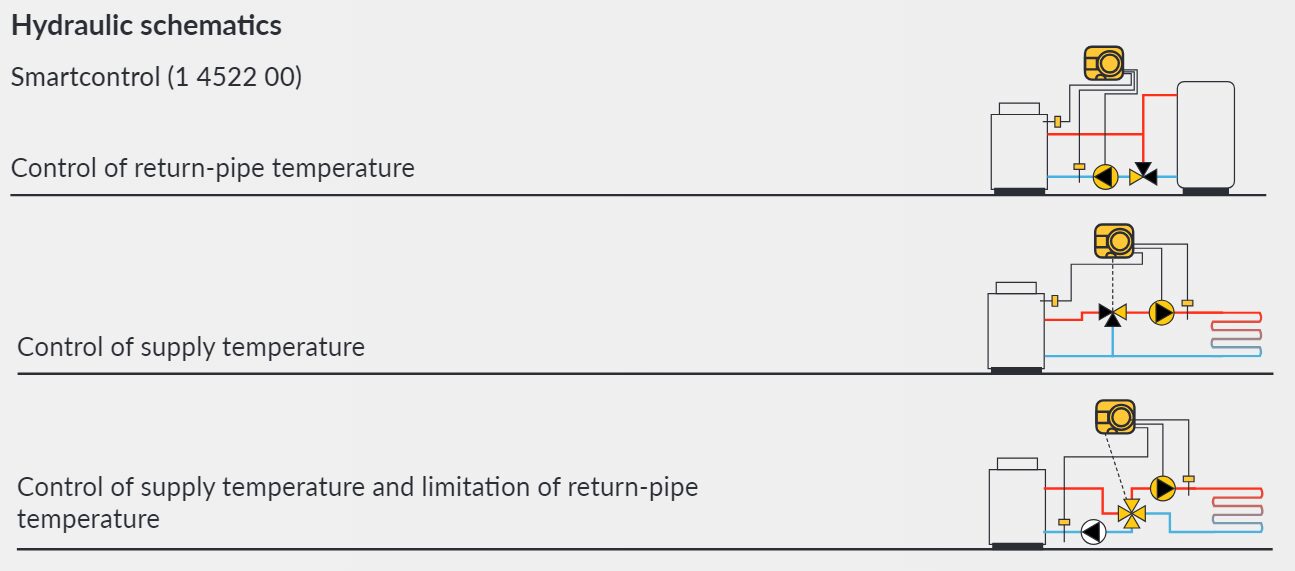

• Iepriekš iestatīto hidraulisko shēmu skaits: 3

• Temperatūras iestatīšanas diapazons: 10 - 90 °C

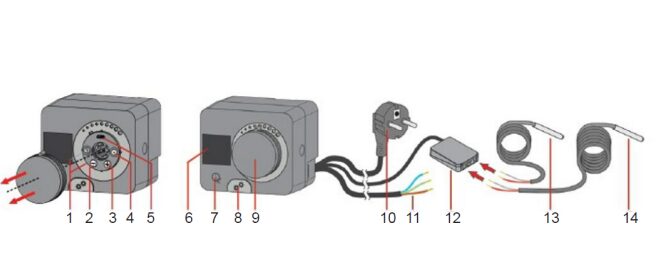

Komplektācija :

1. Poga: solis atpakaļ                                                                                                              9. Noņemama manuālas pagriešanas poga

2. Poga: pa kreisi un samazināt                                                                                            10. Barošanas vads ar kontaktdakšu (2m)

3. Poga: pa labi un palielināt                                                                                                 11. Vads cirkulācijas sūkņa pieslēgšanis (0.5m)

4. Poga: izvēlne un apstiprināt                                                                                             12. Spaiļu bloks diviem sensoriem un komunikācijai

5. USB pievienojums programmatūras atjaunināšanai un savienošanai ar datoru           13. Temperatūras sensors (1m)

6. Krāsains grafiskais ekrāns (240 x 240mm)                                                                     14. Temperatūras sensors (3m)

7. Poga: Help

8. Poga: pārslēgt manuālā režīmā
