HERZ FLOORFIX KOMPAKT lattialämmityksen säätösarja 1 piirille, uppoasennus, 1810030

HERZ FLOORFIX COMPACT 1810030 on seinään upotettava säätösarja yhden huoneen ja yhden vesikiertoisen lattialämmityspiirin lämpötilansäätöön. Se yhdistää huonelämpötilan säädön ja lattialämmityspiirin paluulämpötilan rajoituksen samaan kompaktiin kokonaisuuteen.

Sarjaan kuuluu HERZ MINI -termostaattipää 1 9200 60, jonka huonelämpötilan säätöalue on 6–28 °C. Termostaattipäässä on nestetäytteinen Hydrosensor-anturi ja automaattinen jäätymissuoja noin 8 °C:ssa.

Lattialämmityksen lämpötilaa rajoittaa HERZ MINI GS -paluulämpötilan rajoitin 1 9201 06. Sen koko säätöalue on 25–60 °C, mutta tehdasasennuksessa yläraja on rajoitettu 45 °C:seen. Tehdasasetus on 45 °C.

Termostaattipää säätää integroidun termostaattiventtiilin virtausta huonelämpötilan perusteella. Paluulämpötilan rajoitin seuraa lattialämmityspiiristä palaavan veden lämpötilaa ja pienentää virtausta, kun asetettu lämpötila saavutetaan.

Parhaan toiminnan saavuttamiseksi FLOORFIX COMPACT suositellaan asennettavaksi suunnilleen lattialämmityspiirin puoliväliin.

Sarja toimitetaan eristävällä EPP-asennuskotelolla, asennusosilla ja valkoisella koristekannella. Kannen koko on noin 170 × 160 mm. Säätöyksikkö tulee asentaa vähintään 20 cm valmiin lattiapinnan yläpuolelle.

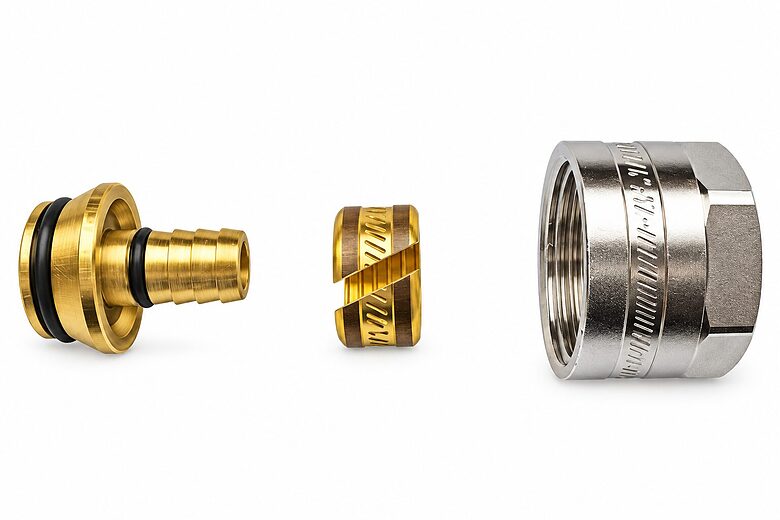

Putkiliitäntä on G 3/4 Eurocone. HERZ 1 6098 xx -puristusliittimet valitaan käytetyn putken mukaan ja tilataan erikseen. Sarjaan kuuluu myös ilmanpoistoventtiili.

Suurin menoveden lämpötila on 85 °C, suurin käyttöpaine 10 bar, suurin paine-ero venttiilillä 20 kPa ja nimelliskoko DN15. Suurin huonekohtainen lämmitysteho on noin 1000 W.

Putken halkaisijasta ja asennusvälistä riippuen lattialämmityspiirin enimmäispituus on noin 60–80 m ja lämmitettävä pinta-ala noin 8–14 m².
