Enimmüüdud Drevoplyni katelde iseloomulikuks tunnuseks on suur ülemine põlemiskamber. Primaarõhk tarnitakse ülemise põlemiskambri ülemisse ossa. Gaasistamisotsik avadega kõrgelt eelsoojendatud sekundaarõhu tarnimiseks, mille kaudu leegid liiguvad ülemisest põlemiskambrist alumisse põlemiskambrisse. Tagumine suitsugaasikanal soojusvahetiga, mis tagab katla hea efektiivsuse, ja väljatõmbeventilaator, mille ülesanne on suitsugaaside puhumine korstnasse. ATMOS Drevoplyni katla korpus on valmistatud keeviskonstruktsioonina kvaliteetsetest terasplekkidest paksusega 3–8 mm.
Puugaasistamine (pöördpõlemine) koos järgneva puugaasi põletamisega temperatuuril 900–1200 °C keraamilises põlemiskambris tagab kvaliteetse puidu põlemise kõrge efektiivsuse ja minimaalsete kahjulike aurude heitkogustega.
Väljatõmbeventilaatori juhitav õhuvarustus ja põlemisprotsess koos lihtsa või elektroonilise kontrolleriga vastavalt kliendi vajadustele võimaldavad katlal kiiresti kuumeneda ja süütest alates hästi põleda.
* Kõik e-poes kuvatud hinnad sisaldavad käibemaksu (21%)
TOP SANTEHNIKA.LV on ametlik edasimüüja:
JÄRELMAKS OST VÕIMALUS EELT MÜÜJAGA ÜHENDUST VÕTTA:
Puugaasikatel ATMOS DC 18 S, 18kW
Puugaasikatlad – Drevoplyn
Katla efektiivsus vastavalt tüübile 86,3–92%
Puugaasikatelde ATMOS eelised
- Võimalus põletada suuri puutükke
- Suur ruum puudele – pikk põlemisaeg – kuni 12 tundi, olenevalt katla tüübist
- Kõrge efektiivsus 87–92% – primaar- ja sekundaarõhk eelsoojendatakse kõrgele temperatuurile
- Keraamiline põlemiskamber
- Ökoloogiline põletamine – 5. klassi katel – EN 303-5:2012, ÖKODESIGN 2015/1189
- Väljatõmbeventilaator – tolmuvaba tuha eemaldamine, suitsuvaba katlaruum
- Jahutusahel kaitseb ülekuumenemise eest – ilma katla kahjustamise riskita
- Katla automaatne väljalülitus pärast kütuse põlemist – suitsugaaside termostaat
- Mugav tuha eemaldamine – suur ruum tuhale (puude põletamisel puhastage seda 1 kord nädalas)
- Torusoojusvahetita boiler – lihtsam puhastada
- Väike suurus ja väike kaal
- Valitud tüüpide puhul võimalus valida uks R / L (parem/vasak)
- Ühenduse võimalus ilma akumulatsioonipaagita
- Kõrge kvaliteet
Katelde reguleerimine
Elektromehaaniline reguleerimine – katla jõudlust reguleerib õhu reguleerimisventiil, mida juhib tõmberegulaator FR 124 tüüpi, mis avab või sulgeb õhuventiili automaatselt vastavalt seatud vee väljundtemperatuurile (80–90 °C). Lisaks jõudluse reguleerimisele aitab tõmberegulaator kaitsta katelt ülekuumenemise eest. Selle eeliseks on kiire süütamine ja vajaliku võimsuseni kütmine, kui õhuventiil on täielikult avatud. Katlad on varustatud armatuurlaual asuva juhttermostaadiga, mis juhib väljatõmbeventilaatorit vastavalt seatud vee väljundtemperatuurile (80–85 °C), ja suitsugaaside termostaadiga, mida kasutatakse katla seiskamiseks ja väljatõmbeventilaatori väljalülitamiseks pärast kütuse põlemist. Akumulatsioonipaakidega katla ühendamisel juhib suitsugaaside termostaat ka katla ringluspumba tööd.
ATMOS-katelde reguleerimise ja konstruktsiooni eeliseks on see, et katlad töötavad hea korstnatõmbega kuni 70% nimivõimsusest isegi ilma ventilaatorita.
- Reguleeriv õhuklapp
- Tõmberegulaator FR 124
- Katla juhtpaneel standardse reguleerimisega
Paneeli koostis:
pealüliti, ohutustermostaat, termomeeter, regulaatortermostaat ja põlemistermostaat
Elektromehaaniline reguleerimine on optimaalne lahendus katla (ventilaatori) töö lihtsaks juhtimiseks. Standardregulaatoriga paneeli disain on kõigi toodetud katelde põhidisain.

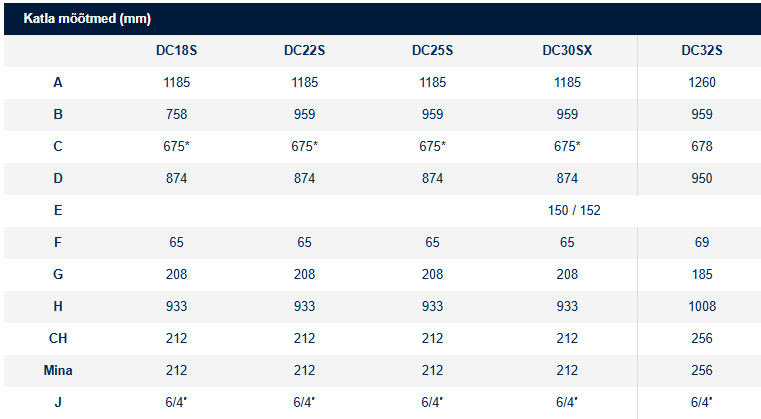

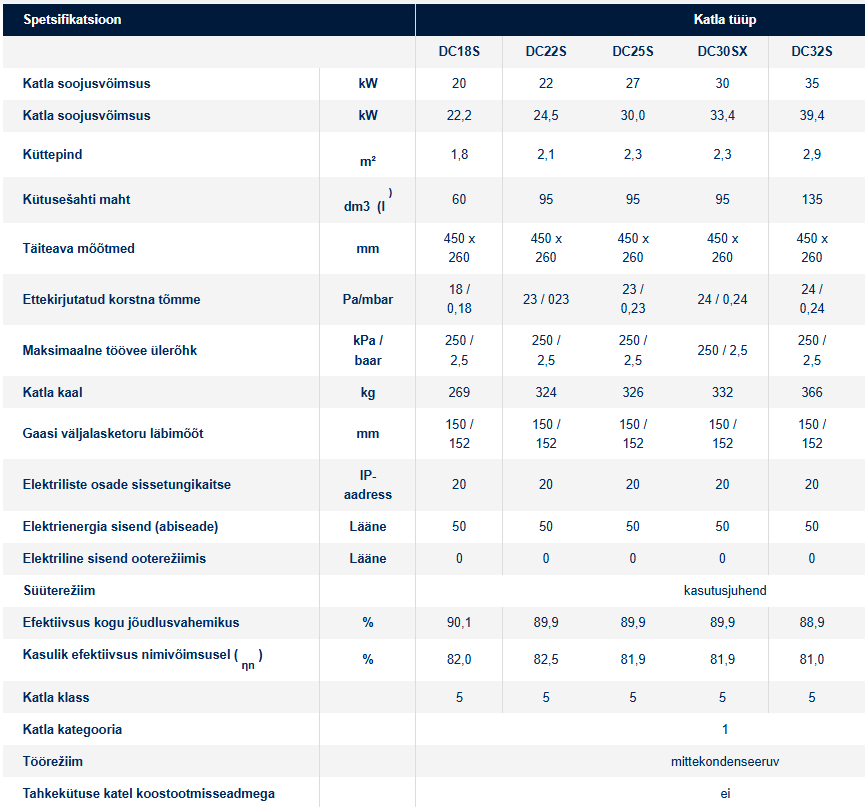

Tehnilised üksikasjad
| Katla joonise kirjeldus | |||
| 1. | Katla korpus | 23. | Jahutusahel kaitseb ülekuumenemise eest |
|---|---|---|---|
| 2. | Täiteuks – ülemine | 24. | Ventilaatori juhttermostaat (boiler) |
| 3. | Tuhatoosi luuk – alumine | 25. | Uksepaneel – Sibral |
| 4. | Väljatõmbeventilaator (S) | 26. | Uksetihend – nöör 18 x 18 |
| 5. | Kuumuskindel liitmik – otsik | 27. | Kuumuskindel liitmik – keraamiline katus |
| 6. | Juhtpaneel | 29. | Väljatõmbeventilaatori kondensaator – 1μF |
| 7. | Ohutustermostaat | 33. | Suitsugaasipidur (DC22SX, DC30SX, DC40SX, DC50S, DC70S) |
| 8. | Juhtklapp | 35. | Heitgaaside termostaat |
| 10. | Kuumuskindel liitmik – sfääriline ruum L + R | 36. | Ohutustermostaat (Ettevaatust – ülekuumenemise korral vajutage peale) |
| 11. | Düüsi tihend | 37. | Keraamilise katuse all olev õhkpidur |
| 12. | Kuumuskindel liitmik – poolkuu | 39. | Õhupidur piki sfäärilist ruumi (DC18S) |
| 13. | Süüteventiil | 42. | Primaarne õhu reguleerimine |
| 14. | Kuumuskindel liitmik – sfäärilise ruumi tagumine osa | 43. | Teisese õhu reguleerimine |
| 15. | Puhastuskaan | ||
| 17. | Tuleklapi vars | K | – suitsugaaside kanali kael |
| 18. | Termomeeter | L | – katla vee väljalaskeava |
| 19. | Raami ekraan | M | – katla vee sisselaskeava |
| 20. | Lüliti märgutulega | N | – täiteventiili toruhülss |
| 22. | Tõmberegulaator – HONEYWELL FR124 | P | – jahutusringlust reguleeriva klapi anduri hülss |
