Узел отопительного контура HERZ PUMPFIX SMARTCONTROL PLUS BASIC, 1452204 - 1452209

PUMPFIX MIX BASIC без насоса

Насосная группа HERZ-PUMPFIX SMARTCONTROL PLUS применяется в бытовых системах отопления и охлаждения.

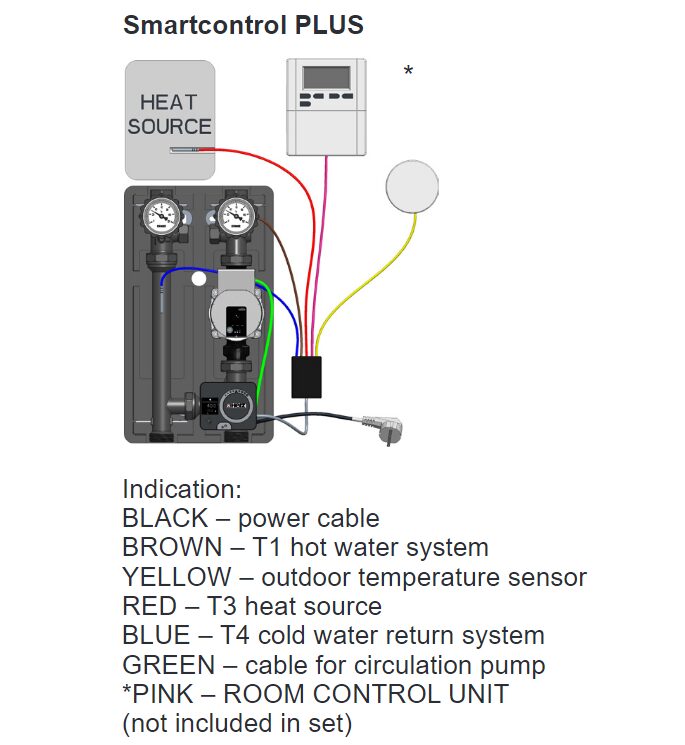

Позволяет устанавливать циркуляционные насосы различных производителей и типов. Встроенный трехходовой клапан используется для регулирования температуры совместно с интеллектуальным контроллером Smartcontrol PLUS, который помимо электропривода также включает в себя контроллер с погодной компенсацией. Smartcontrol PLUS регулирует работу трехходового клапана и датчиков температуры насоса, обеспечивая оптимальные настройки в любое время.

Регуляторы HERZ SMARTCONTROL предназначены для поддержания постоянной температуры в трубопроводе.

HERZ инновационный продукт, предназначенный для точного и постоянного контроля температуры в трубопроводах, оснащен интеллектуальным контроллером со встроенным процессорным блоком, что делает его полностью функциональным по принципу PLUG & PLAY. Контроллеры настраиваются с помощью клавиатуры и графического дисплея, который также предоставляет показания температуры в режиме реального времени и другие важные данные. Для управления смесительным клапаном используется встроенный механизм электропривода. Контроллер необходимо подключить к источнику питания с помощью заранее подготовленного кабеля с вилкой.

- Блок управления отопительным контуром, экономящий время и пространство;

- Собранная на заводе группа присоединений для насосов длиной 180 мм;

- С теплоизоляцией;

- Шаровые краны со встроенным термометром в прямом и обратном потоке;

- Стальная проставка с порошковым покрытием (черная);

- Встроенный обратный клапан;

- Расстояние между передним и задним ходом 125 мм;

- макс. рабочая температура: 110 °С;

- макс. рабочее давление: 10 бар;

- Диапазон измерения температуры: от 0 °С до 120 °С.

- Минимальная рабочая температура: 0 °C (вода 0,5 °C)

- Давление открытия обратного клапана: 200 мм вод. ст.

- Соотношение смешивания пропиленгликоля: 25-50%

- ЦИРКУЛЯЦИОННЫЙ НАСОС В КОМПЛЕКТ НЕ ВХОДИТ!

Параметры трехходового клапана:

• Управление: 3-точечное ПИД-регулирование

• Возможность соединения нескольких приводов с помощью шинного соединения

• Напряжение питания: 230 В

• Крутящий момент: 6 Нм

• Время работы: 120 сек / 90°

• Управление циркуляционным насосом

• Возможность подключения регулятора комнатной температуры

• Класс защиты: IP42

• Тип датчика температуры: Pt1000

• Количество предустановленных гидравлических контуров: 2

• Диапазон настройки температуры: 10–90 °C

• С наружным датчиком

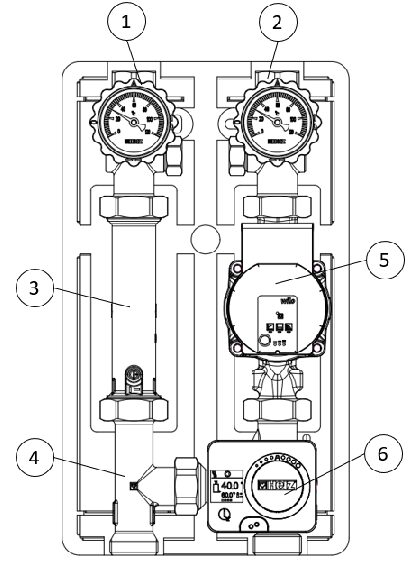

PUMPFIX

1. Клапан с термометром (синий)

2. Клапан с термометром (красный)

3. Прокладки с обратным клапаном

4. Обратное Т-образное соединение

5. Циркуляционный насос (В КОМПЛЕКТ НЕ ВХОДИТ)

6. Трехходовой клапан с интеллектуальным регулятором (1452201)
