Привод для 3-ходовых и 4-ходовых клапанов HERZ SMARTCONTROL PLUS, 1452201

Привод SMARTCONTROL PLUS с датчиком температуры наружного воздуха

HERZ SMARTCONTROL PLUS позволяет контролировать и поддерживать требуемую температуру в контуре отопления.

Настройка привода осуществляется с помощью расположенных на нем кнопок и графического дисплея. На дисплее также отображаются показания температуры в режиме реального времени и другие важные данные.

Приложение:

• Управление контуром отопления и/или охлаждения в зависимости от температуры наружного воздуха

• Предназначен для установки на 3-ходовые (1 2137 XX) или 4-ходовые (1 2138 XX) смесительные клапаны Herz.

Параметры:

• Управление: 3-точечное ПИД-регулирование

• Возможность соединения нескольких приводов с помощью шинного соединения

• Напряжение питания: 230 В

• Крутящий момент: 6 Нм

• Время работы: 120 с / 90°

• Управление циркуляционным насосом

• Возможность подключения регулятора комнатной температуры

• Класс защиты: IP42

• Тип датчика температуры: Pt1000

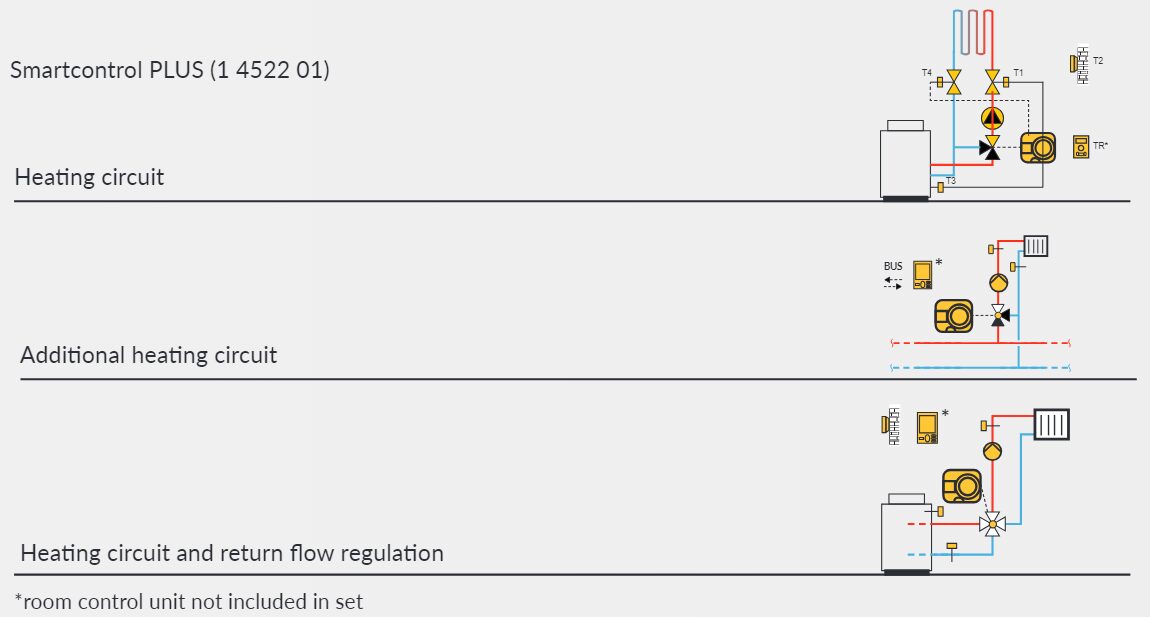

• Количество предустановленных гидравлических контуров: 2

• Диапазон настройки температуры: 10–90 °C

Включено:

1. Кнопка: шаг назад

2. Кнопка: влево и уменьшить

3. Кнопка: вправо и увеличить

4. Кнопка: меню и подтверждение

5. USB-разъём для обновления ПО и подключения к компьютеру

6. Цветной графический экран (240 x 240 мм)

7. Кнопка: помощь

8. Кнопка: переключение в ручной режим

9. Съёмная ручка ручного поворота

10. Сетевой шнур с вилкой (2 м)

11. Кабель для подключения циркуляционного насоса (0,5 м)

12. Клеммная колодка для двух датчиков и связи

13. Датчик температуры (1 м)

14. Датчик температуры (3 м)

15. Датчик наружной температуры воздуха
