Привод для 3-ходовых и 4-ходовых клапанов HERZ SMARTCONTROL, 1452200

Привод HERZ SMARTCONTROL

HERZ SMARTCONTROL позволяет контролировать и поддерживать требуемую температуру в контуре отопления.

Настройка привода осуществляется с помощью расположенных на нем кнопок и графического дисплея. На дисплее также отображаются показания температуры в режиме реального времени и другие важные данные.

Приложение:

• Поддержание температуры возврата в котле или другом источнике энергии

• Поддержание постоянной требуемой температуры потока в контуре отопления или охлаждения

• Предназначен для установки на 3-ходовые (1 2137 XX) или 4-ходовые (1 2138 XX) смесительные клапаны Herz.

Параметры:

• Управление: 3-точечное ПИД-регулирование

• Напряжение питания: 230 В

• Крутящий момент: 5 Нм

• Время работы: 120 с / 90°

• Управление циркуляционным насосом

• Класс защиты: IP42

• Тип датчика температуры: Pt1000

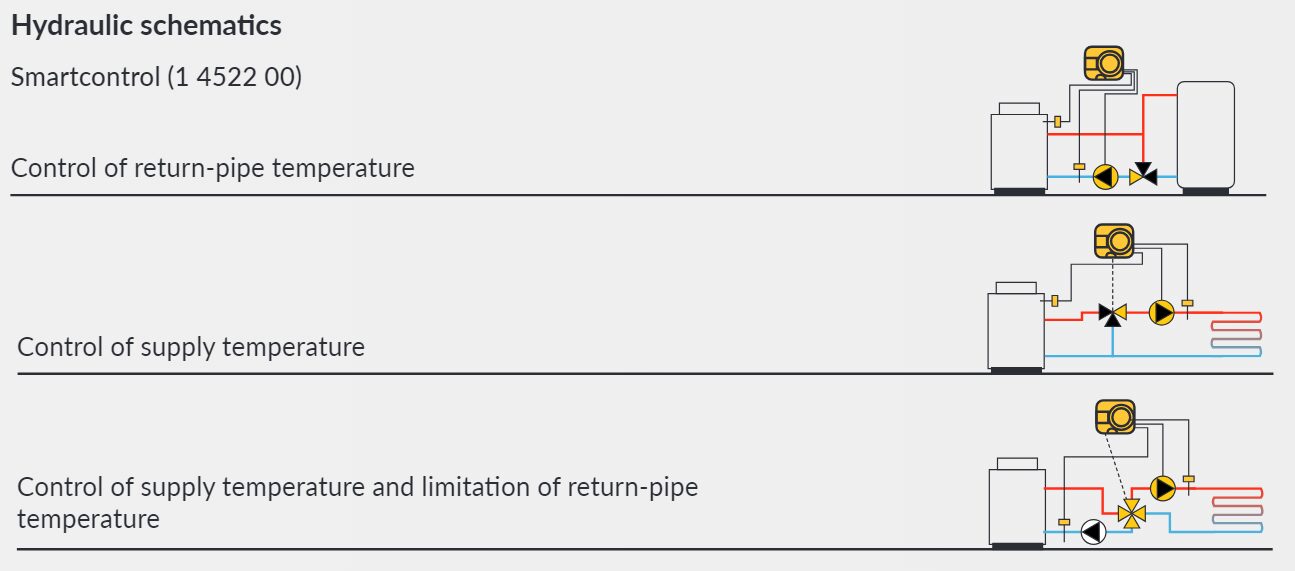

• Количество предустановленных гидравлических контуров: 3

• Диапазон настройки температуры: 10–90 °C

Содержимое упаковки:

2. Кнопка: шаг назад

3. Кнопка: влево и уменьшить

4. Кнопка: вправо и увеличить

5. Кнопка: меню и подтверждение

6. USB-разъём для обновления ПО и подключения к компьютеру

7. Цветной графический экран (240 x 240 мм)

8. Кнопка: помощь

9. Кнопка: переключение в ручной режим

10. Съёмная ручка ручного поворота

11. Сетевой шнур с вилкой (2 м)

12. Кабель для подключения циркуляционного насоса (0,5 м)

13. Клеммная колодка для двух датчиков и связи

14. Датчик температуры (1 м)

15. Датчик температуры (3 м)
