Geriausiai parduodamiems „Drevoplyn“ katilams būdinga didelė viršutinė degimo kamera. Pirminis oras tiekiamas į viršutinės degimo kameros viršutinę dalį. Dujofikavimo antgalis su angomis stipriai įkaitinto antrinio oro tiekimui, per kurį liepsna iš viršutinės degimo kameros patenka į apatinę degimo kamerą. Galinis dūmų kanalas su šilumokaičiu, užtikrinančiu gerą katilo efektyvumą, ir ištraukiamojo ventiliatoriaus, kurio funkcija – pūsti dūmų dujas į kaminą. ATMOS „Drevoplyn“ katilo korpusas pagamintas iš aukštos kokybės plieno lakštų, kurių storis yra nuo 3 iki 8 mm, suvirintos jungties.
Malkų dujofikavimas (atvirkštinis degimas) su vėlesniu medienos dujų deginimu 900–1200 °C temperatūroje keraminėje degimo kameroje garantuoja aukštos kokybės medienos degimą, pasižymintį dideliu efektyvumu ir minimaliu kenksmingų garų išsiskyrimu.
Oro tiekimas ir degimo procesas, valdomas ištraukiamojo ventiliatoriaus, kartu su paprastu arba elektroniniu valdikliu, atsižvelgiant į kliento poreikius, leidžia katilui greitai įkaisti ir gerai degti nuo pat uždegimo.
* Visos kainos e-parduotuvėje nurodytos su PVM (21%)
Medienos dujofikavimo katilas ATMOS DC 25 S, 27 kW
Medienos dujofikavimo katilai – Drevoplyn
Katilo efektyvumas pagal tipą 86,3–92 %
Medienos dujofikavimo katilų ATMOS privalumai
- Galimybė deginti didelius medienos gabalus
- Didelė erdvė malkoms – ilgas degimo laikas – iki 12 valandų, priklausomai nuo katilo tipo
- Didelis efektyvumas 87–92 % – pirminis ir antrinis oras pašildomas iki aukštos temperatūros
- Keraminė degimo kamera
- Ekologiškas deginimas – 5 klasės katilas – EN 303-5:2012, ECODESIGN 2015/1189
- Ištraukiamasis ventiliatorius – pelenų šalinimas be dulkių, katilinė be dūmų
- Aušinimo kilpa, apsauganti nuo perkaitimo – be katilo pažeidimo rizikos
- Automatinis katilo išsijungimas sudegus kurui – dūmų dujų termostatas
- Patogus pelenų šalinimas – didelė erdvė pelenams (kūrenant malkomis, valykite 1 kartą per savaitę)
- Katilas be vamzdinio šilumokaičio – lengviau valyti
- Mažas dydis ir mažas svoris
- Galimybė pasirinkti pasirinktų tipų duris R / L (dešinės / kairės)
- Galimybė prijungti be akumuliacinės talpos
- Aukšta kokybė
Katilų reguliavimas
Elektromechaninis reguliavimas – katilo veikimą reguliuoja oro reguliavimo vožtuvas, valdomas traukos reguliatoriaus FR 124 tipo, kuris automatiškai atidaro arba uždaro oro vožtuvą pagal nustatytą išleidžiamo vandens temperatūrą (80–90 °C). Be našumo reguliavimo, traukos reguliatorius padeda apsaugoti katilą nuo perkaitimo. Jo privalumas – greitas uždegimas ir užkūrimas iki reikiamos galios, kai oro vožtuvas yra visiškai atidarytas. Katiluose yra valdymo termostatas prietaisų skydelyje, kuris valdo ištraukiamojo ventiliatoriaus veikimą pagal nustatytą išleidžiamo vandens temperatūrą (80–85 °C), ir dūmų dujų termostatas, kuris naudojamas katilui išjungti ir ištraukiamojo ventiliatoriaus išjungimui, sudegus kurui. Jei katilas prijungtas prie akumuliacinių bakų, dūmų dujų termostatas taip pat valdo siurblio veikimą katilo kontūre.
ATMOS katilų reguliavimo ir konstrukcijos privalumas yra tas, kad katilai veikia su gera kamino trauka iki 70 % nominalios galios net ir be ventiliatoriaus.
- Reguliuojamas oro sklendė
- Traukos reguliatorius FR 124
- Katilo valdymo skydelis su standartiniu reguliavimu
Skydelio sudėtis:
pagrindinis išjungimo jungiklis, apsauginis termostatas, termometras, reguliatoriaus termostatas ir degimo termostatas
Elektromechaninis reguliavimas yra optimalus sprendimas lengvam katilo (ventiliatoriaus) veikimo valdymui. Standartinio reguliavimo skydelio konstrukcija yra pagrindinė visų gaminamų katilų konstrukcija.

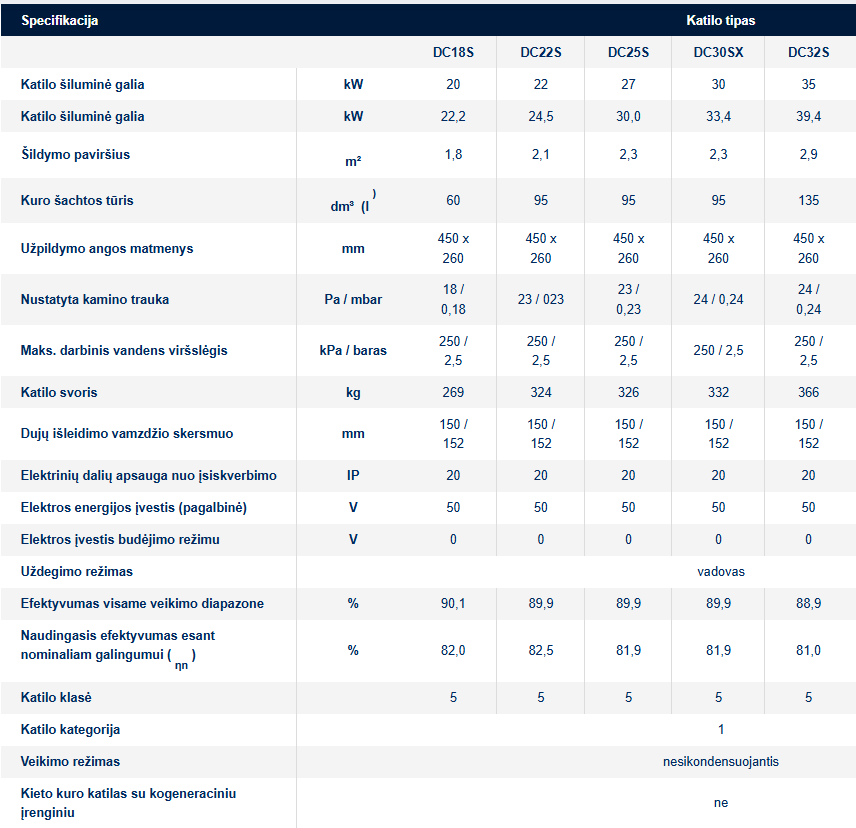

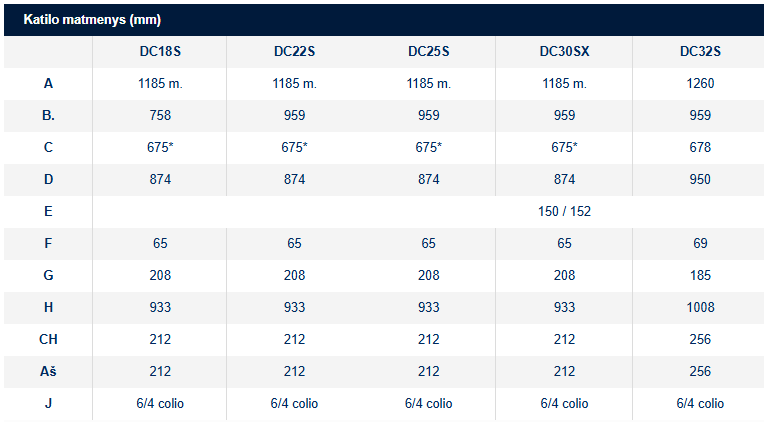

Techninės detalės
| Katilo brėžinio aprašymas | |||
| 1. | Katilo korpusas | 23. | Aušinimo kilpa, apsauganti nuo perkaitimo |
|---|---|---|---|
| 2. | Užpildymo durelės – viršutinės | 24. | Ventiliatoriaus valdymo termostatas (katilui) |
| 3. | Peleninės durelės – apatinės | 25. | Durų skydas – Sibral |
| 4. | Ištraukiamasis ventiliatorius (S) | 26. | Durų sandariklis – virvelė 18 x 18 |
| 5. | Karščiui atsparus antgalis | 27. | Karščiui atspari armatūra – keraminis stogas |
| 6. | Valdymo skydas | 29. | Ištraukiamojo ventiliatoriaus kondensatorius – 1 μF |
| 7. | Apsauginis termostatas | 33. | Dūmtakių dujų stabdys (DC22SX, DC30SX, DC40SX, DC50S, DC70S) |
| 8. | Valdymo sklendė | 35. | Išmetamųjų dujų termostatas |
| 10. | Karščiui atsparus jungiamasis elementas – sferinė erdvė K + D | 36. | Apsauginis termostatas (atsargiai – perkaitus paspauskite) |
| 11. | Purkštuko sandariklis | 37. | Oro stabdys po keraminiu stogu |
| 12. | Karščiui atsparus tvirtinimo elementas – pusmėnulio formos | 39. | Oro stabdys sferinėje erdvėje (DC18S) |
| 13. | Uždegimo vožtuvas | 42. | Pirminis oro reguliavimas |
| 14. | Karščiui atsparus tvirtinimas – sferinės erdvės galinė dalis | 43. | Antrinio oro reguliavimas |
| 15. | Valymo dangtelis | ||
| 17. | Priešgaisrinio vožtuvo kotas | K. | – dūmų dujų ortakio kaklelis |
| 18. | Termometras | L | – katilo vandens išleidimo anga |
| 19. | Rėmo ekranas | M. | – katilo vandens įleidimo anga |
| 20. | Jungiklis su indikatoriaus lempute | N | – užpildymo vožtuvo vamzdžio įvorė |
| 22. | Traukos reguliatorius – HONEYWELL FR124 | P | – įvorė aušinimo kilpą reguliuojančio vožtuvo jutikliui |
