Šildymo kontūro mazgas HERZ PUMPFIX SMARTCONTROL PLUS BASIC, 1452204 - 1452209

PUMPFIX MIX BASIC be pompos

„HERZ-PUMPFIX SMARTCONTROL PLUS“ siurblių grupė naudojama buitinių patalpų šildymo ir vėsinimo sistemose.

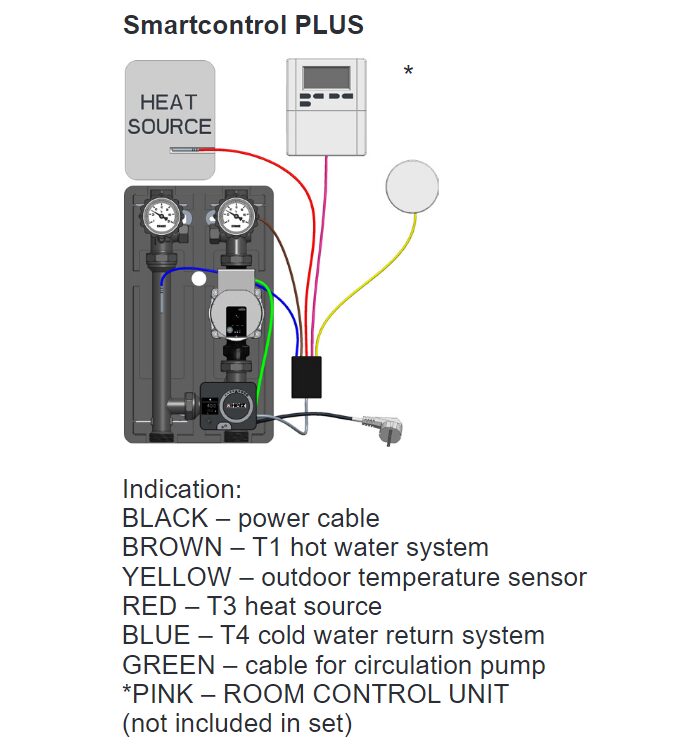

Tai leidžia montuoti įvairių gamintojų ir tipų cirkuliacinius siurblius. Integruotas trijų padėčių vožtuvas naudojamas temperatūrai reguliuoti kartu su išmaniuoju „Smartcontrol PLUS“ valdikliu, kuris, be variklio pavaros, taip pat turi oro sąlygų kompensuojamą valdiklį. „Smartcontrol PLUS“ reguliuoja trijų padėčių vožtuvo ir siurblio temperatūros jutiklių veikimą, visada užtikrindamas optimalius nustatymus.

„HERZ SMARTCONTROL“ valdikliai skirti palaikyti pastovią temperatūrą vamzdyne.

HERZ novatoriškas produktas, skirtas tiksliam ir pastoviam temperatūros valdymui vamzdynuose, aprūpintas išmaniuoju valdikliu su integruotu procesoriaus bloku, todėl jis yra visiškai „PLUG & PLAY“ funkcionalus. Valdikliai konfigūruojami naudojant klaviatūrą ir grafinį ekraną, kuriame taip pat rodomi realaus laiko temperatūros rodmenys ir kiti svarbūs duomenys. Maišymo vožtuvui valdyti naudojamas integruotas variklio pavaros mechanizmas. Valdiklis prie maitinimo šaltinio turi būti prijungtas naudojant iš anksto paruoštą laidą su kištuku.

- Laiką ir vietą taupantis šildymo kontūro valdymo blokas;

- Gamykloje surinkta 180 mm ilgio siurblių jungčių grupė;

- Su šilumos izoliacija;

- Rutuliniai vožtuvai su integruotu termometru tiesioginio ir atbulinio srauto srityse;

- Milteliniu būdu dažytas plieninis tarpiklis (juodas);

- Integruotas atbulinis vožtuvas;

- Atstumas tarp priekinės ir galinės ašies 125 mm;

- maks. darbinė temperatūra: 110 °C;

- maks. darbinis slėgis: 10 barų;

- Temperatūros matavimo diapazonas: nuo 0 °C iki 120 °C.

- Minimali darbinė temperatūra: 0 °C (vanduo 0,5 °C)

- Atbulinio vožtuvo atidarymo slėgis: 200 mmWc

- Propilenglikolio maišymo santykis: 25–50 %

- CIRKULIACINIS SIURBLYS Į KOMPLEKTĄ NEĮSKAIČIUOTAS!

Trijų padėčių vožtuvo parametrai:

• Valdymo valdymas: 3 taškų PID

• Galimybė sujungti kelis pavaros mechanizmus magistralės jungtimi

• Maitinimo įtampa: 230 V

• Sukimo momentas: 6 Nm

• Veikimo laikas: 120 sek. / 90°

• Cirkuliacinio siurblio valdymas

• Galimybė prijungti kambario temperatūros reguliatorių

• Apsaugos klasė: IP42

• Temperatūros jutiklio tipas: Pt1000

• Iš anksto nustatytų hidraulinių grandinių skaičius: 2

• Temperatūros nustatymo diapazonas: 10–90 °C

• Su lauko jutikliu

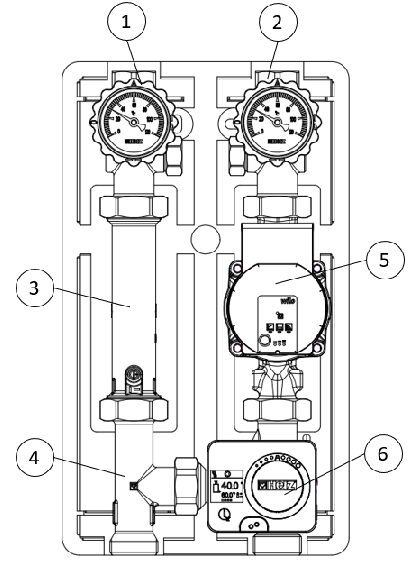

PUMPFIX

1. Vožtuvas su termometru (mėlynas)

2. Vožtuvas su termometru (raudonas)

3. Tarpinės su atbuliniu vožtuvu

4. Grįžtamoji T jungtis

5. Cirkuliacinis siurblys (NEĮSKAIČIUOTAS / nepridedamas)

6. Trijų padėčių vožtuvas su išmaniuoju reguliatoriumi (1452201)
