Pavara HERZ SMARTCONTROL PLUS 3 ir 4 padėčių vožtuvams, 1452201

SMARTCONTROL PLUS pavara su lauko oro temperatūros jutikliu

„HERZ SMARTCONTROL PLUS“ leidžia valdyti ir palaikyti reikiamą temperatūrą šildymo kontūre.

Pavara konfigūruojama naudojant ant jos esančius mygtukus ir grafinį ekraną. Ekrane taip pat rodomi realaus laiko temperatūros rodmenys ir kiti svarbūs duomenys.

Taikymas:

• Šildymo ir (arba) vėsinimo kontūro valdymas pagal lauko oro temperatūrą

• Sukurta montuoti ant „Herz“ 3 padėčių (1 2137 XX) arba 4 padėčių (1 2138 XX) maišymo vožtuvų.

Parametrai:

• Valdymo valdymas: 3 taškų PID

• Galimybė sujungti kelis pavaros mechanizmus magistralės jungtimi

• Maitinimo įtampa: 230 V

• Sukimo momentas: 6 Nm

• Veikimo laikas: 120 s / 90°

• Cirkuliacinio siurblio valdymas

• Galimybė prijungti kambario temperatūros reguliatorių

• Apsaugos klasė: IP42

• Temperatūros jutiklio tipas: Pt1000

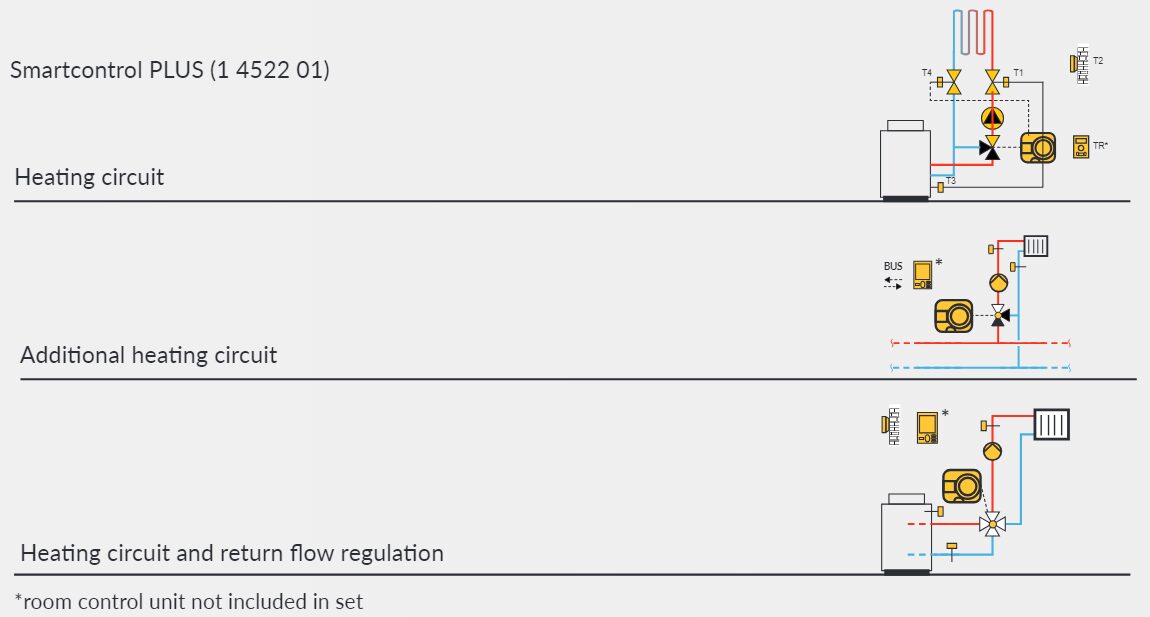

• Iš anksto nustatytų hidraulinių grandinių skaičius: 2

• Temperatūros nustatymo diapazonas: 10–90 °C

Įskaičiuota:

1. Mygtukas: žingsnis atgal

2. Mygtukas: į kairę ir sumažinti

3. Mygtukas: į dešinę ir padidinti

4. Mygtukas: meniu ir patvirtinti

5. USB jungtis programinės įrangos atnaujinimui ir prijungimui prie kompiuterio

6. Spalvotas grafinis ekranas (240 x 240 mm)

7. Mygtukas: pagalba

8. Mygtukas: perjungti į rankinį režimą

9. Nuimamas rankinio sukimo mygtukas

10. Maitinimo laidas su kištuku (2 m)

11. Laidas cirkuliacinio siurblio prijungimui (0,5 m)

12. Gnybtų blokas dviem jutikliams ir ryšiui

13. Temperatūros jutiklis (1 m)

14. Temperatūros jutiklis (3 m)

15. Lauko oro temperatūros jutiklis
