Pavara HERZ SMARTCONTROL 3 ir 4 padėčių vožtuvams, 1452200

SMARTCONTROL pavara

„HERZ SMARTCONTROL“ leidžia valdyti ir palaikyti reikiamą temperatūrą šildymo kontūre.

Pavara konfigūruojama naudojant ant jos esančius mygtukus ir grafinį ekraną. Ekrane taip pat rodomi realaus laiko temperatūros rodmenys ir kiti svarbūs duomenys.

Taikymas:

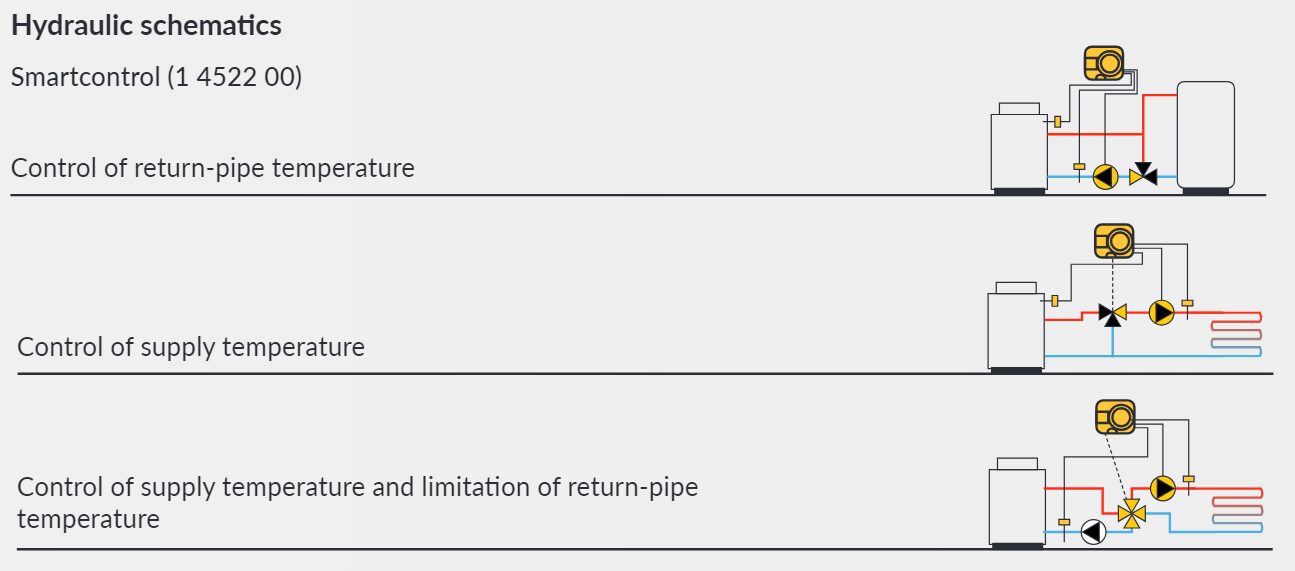

• Grąžinamos temperatūros palaikymas katile ar kitame energijos šaltinyje

• Palaikyti pastovią reikiamą srauto temperatūrą šildymo arba vėsinimo kontūre

• Sukurta montuoti ant „Herz“ 3 padėčių (1 2137 XX) arba 4 padėčių (1 2138 XX) maišymo vožtuvų.

Parametrai:

• Valdymo valdymas: 3 taškų PID

• Maitinimo įtampa: 230 V

• Sukimo momentas: 5 Nm

• Veikimo laikas: 120 s / 90°

• Cirkuliacinio siurblio valdymas

• Apsaugos klasė: IP42

• Temperatūros jutiklio tipas: Pt1000

• Iš anksto nustatytų hidraulinių grandinių skaičius: 3

• Temperatūros nustatymo diapazonas: 10–90 °C

SMARTCONTROL pavara

„HERZ SMARTCONTROL“ leidžia valdyti ir palaikyti reikiamą temperatūrą šildymo kontūre.

Pavara konfigūruojama naudojant ant jos esančius mygtukus ir grafinį ekraną. Ekrane taip pat rodomi realaus laiko temperatūros rodmenys ir kiti svarbūs duomenys.

Taikymas:

• Grąžinamos temperatūros palaikymas katile ar kitame energijos šaltinyje

• Palaikyti pastovią reikiamą srauto temperatūrą šildymo arba vėsinimo kontūre

• Sukurta montuoti ant „Herz“ 3 padėčių (1 2137 XX) arba 4 padėčių (1 2138 XX) maišymo vožtuvų.

Parametrai:

• Valdymo valdymas: 3 taškų PID

• Maitinimo įtampa: 230 V

• Sukimo momentas: 5 Nm

• Veikimo laikas: 120 s / 90°

• Cirkuliacinio siurblio valdymas

• Apsaugos klasė: IP42

• Temperatūros jutiklio tipas: Pt1000

• Iš anksto nustatytų hidraulinių grandinių skaičius: 3

• Temperatūros nustatymo diapazonas: 10–90 °C

Įskaičiuota:

1. Mygtukas: žingsnis atgal

2. Mygtukas: į kairę ir sumažinti

3. Mygtukas: į dešinę ir padidinti

4. Mygtukas: meniu ir patvirtinti

5. USB jungtis programinės įrangos atnaujinimui ir prijungimui prie kompiuterio

6. Spalvotas grafinis ekranas (240 x 240 mm)

7. Mygtukas: pagalba

8. Mygtukas: perjungti į rankinį režimą

9. Nuimamas rankinio sukimo mygtukas

10. Maitinimo laidas su kištuku (2 m)

11. Laidas cirkuliacinio siurblio prijungimui (0,5 m)

12. Gnybtų blokas dviem jutikliams ir ryšiui

13. Temperatūros jutiklis (1 m)

14. Temperatūros jutiklis (3 m)
