Myydyimmät Drevoplyn-kattilat erottuvat edukseen suuresta yläpalokammiosta. Ensisijainen ilma syötetään ylemmän palokammion yläosaan. Kaasutussuutin, jossa on aukot erittäin esilämmitetyn toissijaisen ilman syöttämiseksi, joiden kautta liekit kulkevat ylemmästä palokammiosta alempaan palokammioon. Takana oleva savukaasukanava, jossa on lämmönvaihdin, joka varmistaa hyvän kattilan hyötysuhteen, ja poistopuhallin, jonka tehtävänä on puhaltaa savukaasut savupiippuun. ATMOS Drevoplyn -kattilan runko on valmistettu hitsattuina korkealaatuisista teräslevyistä, joiden paksuus on 3–8 mm.
Puun kaasutus (käänteinen poltto) ja sitä seuraava puukaasun poltto 900–1200 °C:n lämpötilassa keraamisessa palokammiossa takaavat korkealaatuisen puun palamisen korkealla hyötysuhteella ja minimaalisilla haitallisilla höyryillä.
Poistopuhaltimen ohjaama ilmansyöttö ja palamisprosessi yhdessä yksinkertaisen tai elektronisen ohjaimen kanssa asiakkaan tarpeiden mukaan mahdollistavat kattilan nopean lämpenemisen ja hyvän palamisen heti syttymisestä lähtien.
* Kaikki verkkokaupassa luetellut hinnat sisältävät arvonlisäveron (21%).
Toimituksen tarjoaa:
Puun kaasutuskattila ATMOS DC 25 S, 27kW
Puun kaasutuskattilat – Drevoplyn
Kattilan hyötysuhde tyypin mukaan 86,3–92 %
Puun kaasutuskattiloiden edut ATMOS
- Mahdollisuus polttaa suuria puukappaleita
- Suuri tila puulle – pitkä palamisaika – jopa 12 tuntia kattilatyypistä riippuen
- Korkea hyötysuhde 87–92 % – ensiö- ja toisioilma esilämmitetään korkeaan lämpötilaan
- Keraaminen palokammio
- Ekologinen polttaminen – kattilaluokka 5 – EN 303-5:2012, ECODESIGN 2015/1189
- Poistoilmapuhallin – pölytön tuhkanpoisto, savuton kattilahuone
- Jäähdytyssilmukka suojaa ylikuumenemiselta – ilman kattilan vaurioitumisriskiä
- Kattilan automaattinen sammutus polttoaineen palamisen jälkeen – savukaasutermostaatti
- Kätevä tuhkanpoisto – suuri tila tuhkalle (puuta poltettaessa puhdista se kerran viikossa)
- Kattila ilman putkilämmönvaihdinta – helpompi puhdistaa
- Pieni koko ja kevyt paino
- Mahdollisuus valita ovi oikealle /vasemmalle tietyille tyypeille
- Liitäntämahdollisuus ilman varaajaa
- Korkea laatu
Kattiloiden säätö
Sähkömekaaninen säätö – kattilan suorituskykyä säädellään ilmansäätöventtiilillä, jota ohjaa vetosäädin, tyyppiä FR 124, joka avaa tai sulkee ilmaventtiilin automaattisesti asetetun veden ulostulolämpötilan (80–90 °C) mukaan. Tehon säädön lisäksi vetosäädin auttaa suojaamaan kattilaa ylikuumenemiselta. Sen etuna on nopea sytytys ja sytytys haluttuun tehoon, kun ilmaventtiili on täysin auki. Kattiloissa on kojelaudassa oleva säätötermostaatti, joka ohjaa poistopuhallinta asetetun veden ulostulolämpötilan (80–85 °C) mukaan, sekä savukaasutermostaatti, jota käytetään kattilan sammuttamiseen ja poistopuhaltimen sammuttamiseen polttoaineen palamisen jälkeen. Jos kattila on kytketty varaajasäiliöihin, savukaasutermostaatti ohjaa myös kattilapiirin pumpun toimintaa.
ATMOS-kattiloiden säädön ja suunnittelun etuna on, että kattilat toimivat hyvällä savupiippuvedolla jopa 70 % nimellisteholla myös ilman puhallinta.
- Säätöilmaläppä
- Vedonsäädin FR 124
- Kattilan ohjauspaneeli vakiosäädöllä
Paneelin kokoonpano:
Pääkatkaisin, turvatermostaatti, lämpömittari, säätötermostaatti ja palamistermostaatti
Sähkömekaaninen säätö on optimaalinen ratkaisu kattilan (tuulettimen) toiminnan helppoon hallintaan. Vakiosäätöpaneelin rakenne on kaikkien valmistettujen kattiloiden perusrakenne.

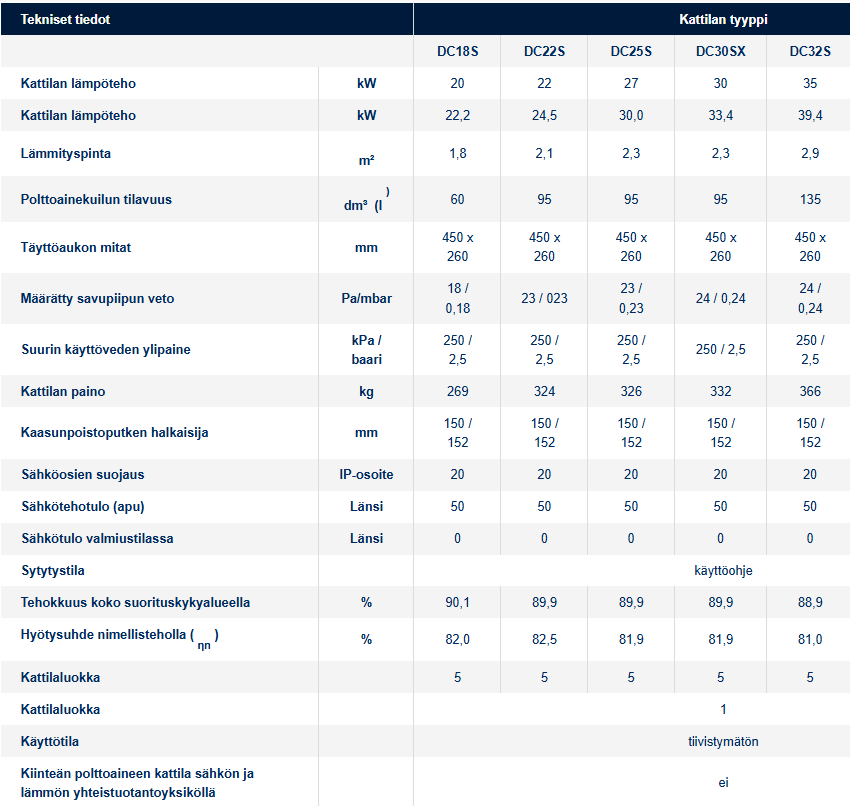

Tekniset tiedot
| Kattilan piirustuksen kuvaus | |||
| 1. | Kattilan runko | 23. | Jäähdytyssilmukka suojaa ylikuumenemiselta |
|---|---|---|---|
| 2. | Täyttöluukku – ylempi | 24. | Puhaltimen ohjaustermostaatti (kattila) |
| 3. | Tuhkakupin luukku – alempi | 25. | Oven paneeli – Sibral |
| 4. | Poistoilmapuhallin (S) | 26. | Oven tiiviste – naru 18 x 18 |
| 5. | Kuumuutta kestävä liitos – suutin | 27. | Lämmönkestävä liitos – keraaminen katto |
| 6. | Ohjauspaneeli | 29. | Poistoilmapuhaltimen kondensaattori – 1μF |
| 7. | Turvatermostaatti | 33. | Savukaasujarru (DC22SX, DC30SX, DC40SX, DC50S, DC70S) |
| 8. | Ohjausläppä | 35. | Jätekaasutermostaatti |
| 10. | Kuumuutta kestävä liitos – pallomainen tila L + R | 36. | Turvatermostaatti (Varoitus – ylikuumenemisen yhteydessä paina kiinni) |
| 11. | Suuttimen tiiviste | 37. | Ilmajarru keraamisen katon alla |
| 12. | Kuumuutta kestävä liitin – puolikuun muotoinen | 39. | Ilmajarru pallomaisen avaruuden suuntaisesti (DC18S) |
| 13. | Sytytysventtiili | 42. | Ensisijainen ilmansäätö |
| 14. | Lämmönkestävä liitos – pallomaisen tilan takaosa | 43. | Toisioilman säätö |
| 15. | Puhdistuskansi | ||
| 17. | Paloventtiilin varsi | K | – savukaasukanavan kaula |
| 18. | Lämpömittari | L | – kattilan veden ulostulo |
| 19. | Kehysnäyttö | M | – kattilan veden tuloliitäntä |
| 20. | Kytkin merkkivalolla | N | – täyttöventtiilin putkiholkki |
| 22. | Vedonsäädin – HONEYWELL FR124 | P | – jäähdytyssilmukkaa säätelevän venttiilin anturin holkki |
