Toimilaite HERZ SMARTCONTROL PLUS 3-tie- ja 4-tieventtiileille, 1452201

SMARTCONTROL PLUS -toimilaite ulkolämpötila-anturilla

HERZ SMARTCONTROL PLUS mahdollistaa lämmityspiirin halutun lämpötilan säädön ja ylläpidon.

Toimilaite konfiguroidaan sen painikkeiden ja graafisen näytön avulla. Näyttö näyttää myös reaaliaikaiset lämpötilalukemat ja muut asiaankuuluvat tiedot.

Sovellus:

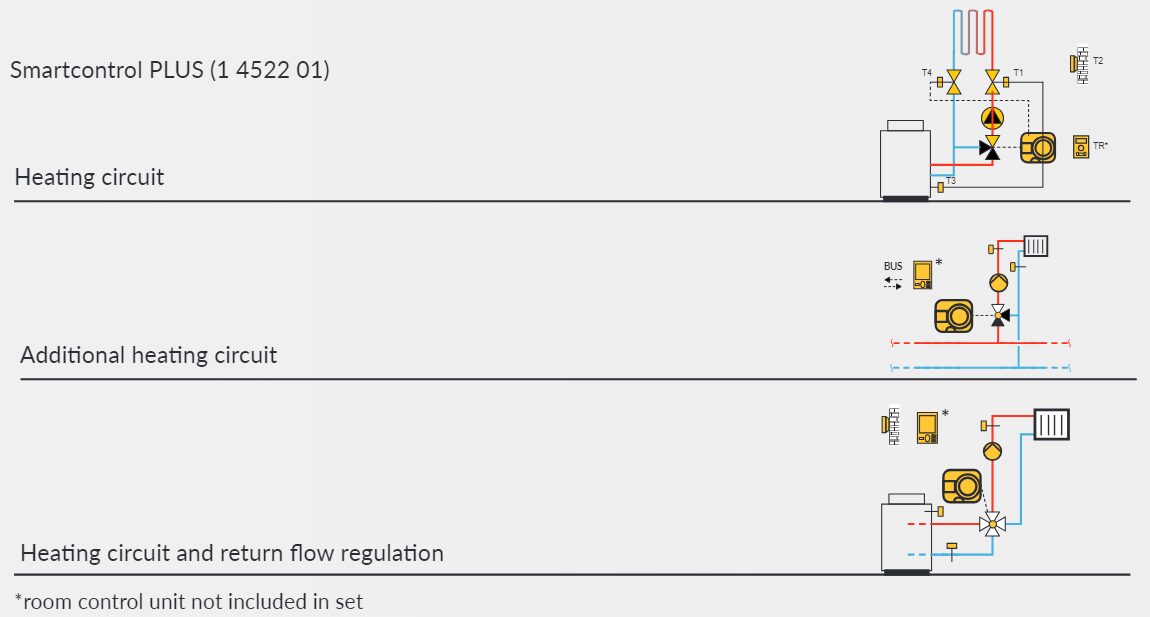

• Lämmitys- ja/tai jäähdytyspiirin ohjaus ulkoilman lämpötilan perusteella

• Suunniteltu asennettavaksi Herzin 3-tie- (1 2137 XX) tai 4-tie- (1 2138 XX) sekoitusventtiileihin.

Parametrit:

• Ohjaus: 3-piste-PID

• Mahdollisuus liittää useita toimilaitteita toisiinsa väyläliitännällä

• Syöttöjännite: 230V

• Vääntömomentti: 6 Nm

• Käyttöaika: 120 s / 90°

• Kiertovesipumpun ohjaus

• Mahdollisuus liittää huonelämpötilan säädin

• Suojausluokka: IP42

• Lämpötila-anturin tyyppi: Pt1000

• Esiasetettujen hydraulipiirien lukumäärä: 2

• Lämpötilan asetusalue: 10–90 °C

Mukana:

1. Painike: askel taaksepäin

2. Painike: vasemmalle ja pienennä

3. Painike: oikealle ja suurenna

4. Painike: valikko ja vahvista

5. USB-liitäntä ohjelmistopäivityksille ja tietokoneyhteydelle

6. Värillinen graafinen näyttö (240 x 240 mm)

7. Painike: Ohje

8. Painike: vaihda manuaalitilaan

9. Irrotettava manuaalikäännön painike

10. Virtajohto pistokkeella (2 m)

11. Johto kiertovesipumpun liitäntään (0,5 m)

12. Riviliitin kahdelle anturille ja viestintään

13. Lämpötila-anturi (1 m)

14. Lämpötila-anturi (3 m)

15. Ulkoilman lämpötila-anturi
